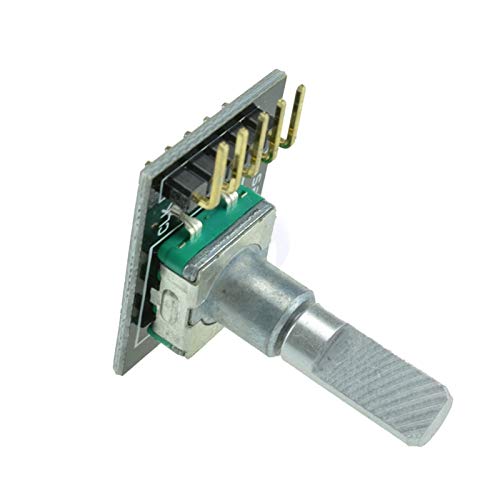

Encodeur rotatif KY-040 module capteur de position commutateur rotatif pas à pas avec broches

Le choix technique performant : Module capteur rotatif KY-040

Pour l'analyse de mouvement et la gestion des impulsions carrées, le encodeur rotatif KY-040 s'impose comme le composant polyvalent par excellence. Ce module convertit les rotations mécaniques en signaux logiques de phase A et phase B, permettant de déterminer à la fois le sens de rotation horaire ou antihoraire et le nombre de pas effectués. Sa structure de carte de développement brique en fait un standard recherché pour le prototypage rapide.

Compatibilité matérielle et flexibilité de connexion

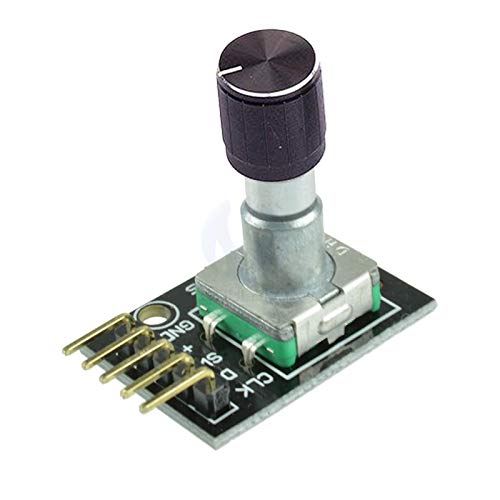

Grâce à ses cinq broches d'alimentation et de signal (CLK, DT, SW, VCC, GND), ce capteur de position angulaire s'associe sans difficulté aux microcontrôleurs standards du marché. Le trou de fixation intégré sur la carte facilite le montage rigide dans les boîtiers de protection, évitant les déconnexions intempestives lors des manipulations répétées.

1. Connexion des broches d'alimentation VCC et GND au circuit principal.
2. Liaison des sorties de signal CLK et DT pour capturer le sens de rotation.
3. Raccordement de la broche SW pour exploiter le bouton-poussoir central.
